เอ็มดีอี 200-ซีรีส์ 300W แยก DC-โมดูลตัวแปลง DC
สินค้า
ข่าวล่าสุด
คำอธิบายวิดีโอ
ฉัน. รายการโมเดล
เอาต์พุตช่องสัญญาณเดี่ยว
|
รุ่น |
แรงดันไฟฟ้าขาเข้า (กระแสตรง) |
ช่วงแรงดันไฟฟ้าขาเข้า(กระแสตรง) |
โอผลลัพธ์ วีแรงดันไฟฟ้า(กระแสตรง) |
เส้นโค้งเอาท์พุทรent(ก) |
กำลังขับ(ว) |
ระลอกคลื่นและเสียงรบกวน(MV) |
เอฟฉความมีน้ำใจ (ประเภท) |
|
MDE240-24S12 |
24VDC |
18-36VDC |
12VDC |
20เอ |
240W |
120 |
88% |
|
MDE300-24S24 |
24VDC |
18-36VDC |
24VDC |
12.5A |
240W |
200 |
89% |
|
MDE250-48S12 |
48VDC |
36-72VDC |
12VDC |
20.8A |
250W |
120 |
88% |
|
MDE300-48S24 |
48VDC |
36-72VDC |
24VDC |
12.5A |
300W |
200 |
89% |
|
MDE240-110S12 |
110VDC |
66-154VDC |
12VDC |
20เอ |
240W |
120 |
88% |
|
MDE300-110S24 |
110VDC |
66-154VDC |
24VDC |
12.5A |
300W |
200 |
89% |
|
MDE300-110S48 |
110กระแสตรง |
66-154VDC |
48VDC |
6.25A |
300W |
300 |
89% |
เอาต์พุตช่องสัญญาณคู่
|
รุ่น |
แรงดันไฟฟ้าขาเข้า (กระแสตรง) |
ช่วงแรงดันไฟฟ้าขาเข้า(กระแสตรง) |
โอผลลัพธ์ วีแรงดันไฟฟ้า(กระแสตรง) |
เส้นโค้งเอาท์พุทรent(ก) |
กำลังขับ(ว) |
ระลอกคลื่นและเสียงรบกวน(MV) |
เอฟฉความมีน้ำใจ (ประเภท) |
|
MDE175-24D05&24 |
24กระแสตรง |
18-36VDC |
05&24VDC |
15เอ&4.16ก |
175W |
100&200 |
84% |
|
MDE175-24D12&24 |
24VDC |
18-36VDC |
12&24VDC |
6.25A&4เอ |
175W |
120&200 |
84% |
เฉพาะรุ่นทั่วไปเท่านั้นที่แสดงไว้ หากคุณต้องการรุ่นอื่นกรุณาแจ้งกำลังไฟแรงดันไฟฟ้าขาเข้าและขาออกจากนั้นโปรดติดต่อเรา
ครั้งที่สอง. คุณสมบัติ
|
1 |
อินพุตแรงดันไฟฟ้าสูงและต่ำหากเป็นตัวเลือก |
|
2 |
แรงดันไฟฟ้าขาเข้า 2 เท่า 4 เท่า |
|
3 |
ติดตั้งง่าย |
|
4 |
ออกแบบให้มีความน่าเชื่อถือสูงและมีอายุการใช้งานยาวนาน |
เงื่อนไข: ข้อมูลจำเพาะทั้งหมดได้รับการทดสอบภายใต้อุณหภูมิห้อง 25 ℃ แรงดันไฟฟ้าอินพุตปกติ และโหลดปกติที่เป็นลบล้วนๆ
III. ช่องอินพุตลักษณะเฉพาะ
|
ค่าพิกัด(กระแสตรง) |
ช่วงแรงดันไฟฟ้า(กระแสตรง) |
|
12 โวลท์ดีซี |
9-18 โวลท์ดีซี |
|
24 โวลท์ดีซี |
18-36 โวลท์ดีซี |
|
48 โวลท์ดีซี |
36-72 โวลท์ดีซี |
|
110 โวลท์ดีซี |
66-154 โวลท์ดีซี |
|
(อินพุต 4 ครั้ง)18 โวลท์ดีซี |
9-36 โวลท์ดีซี |
IV. ลักษณะการส่งออก
|
พารามิเตอร์ |
ความคุ้มค่า |
|
พลัง |
200-300W |
|
แรงดันขาออก |
5-48VDC |
|
กระแสไฟขาออก |
3-30เอ |
|
ระเบียบบรรทัด |
±0.5% |
|
การควบคุมโหลด |
±0.5% |
|
ตั้งค่าแรงดันไฟฟ้า-ความแม่นยำของจุด |
±2% |
|
การจำกัดกระแสไฟขาออก |
120%(ประเภท) |
วี. ลักษณะการป้องกัน
|
1 |
อินพุตภายใต้การป้องกันแรงดันไฟฟ้า |
|
2 |
เอาต์พุตป้องกันแรงดันไฟฟ้าเกิน |
|
3 |
ป้องกันอุณหภูมิเกิน |
|
4 |
เอาท์พุตมากกว่าการป้องกันกระแสไฟ |
|
5 |
ป้องกันการลัดวงจรเอาต์พุต |
ลักษณะทั่วไป
|
พารามิเตอร์ |
ความคุ้มค่า |
|
การสลับความถี่ |
100-200กิโลเฮิร์ตซ์ |
|
ความต้านทานการแยกตัว |
200มΩ |
แรงดันไฟฟ้าแยก
|
พารามิเตอร์ |
ความคุ้มค่า |
|
อินพุต-เอาท์พุต |
>1500VDC |
|
อินพุต-กรณี |
>1050VDC |
|
เอาท์พุต-กรณี |
>500VDC |
ลักษณะทางสิ่งแวดล้อม
|
พารามิเตอร์ |
ความคุ้มค่า |
|
|
อุณหภูมิเคส |
อุตสาหกรรม |
-25 – +85 ℃ |
|
ทหารล |
-40 – +85 ℃ |
|
|
การทหารครั้งที่สอง |
-55 – +85℃ |
|
|
อุณหภูมิในการจัดเก็บ |
อุตสาหกรรม |
-45 – +105 ℃ |
|
ทหาร |
-55 – +105 ℃ |
|

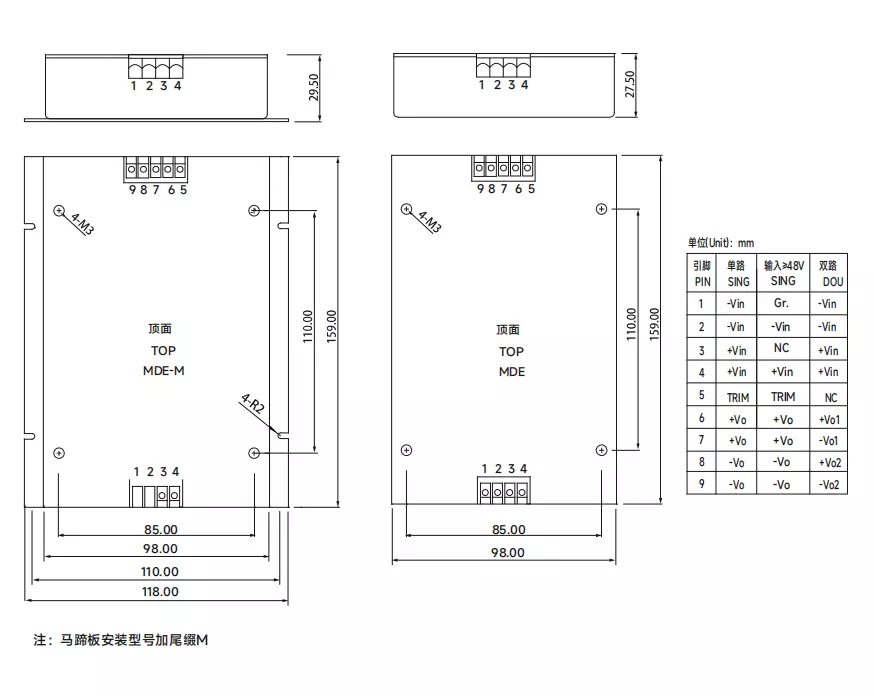

วี. การเขียนแบบเครื่องกลและการกำหนด PIN
