MAE 200-300W-serie geïsoleerde wisselstroom-DC-convertermodules
Producten
Laatstenieuws
Videobeschrijving
ik. MODELLENLIJST
Enkele kanalen uitgang
|
Model |
Ingangsspanning (VAC) |
Ingangsspanningsbereik (VAC) |
Ouitvoer Spanning(VDC) |
Uitgang Current(EEN) |
Uitgangsvermogen(W) |
Rimpeling en ruis (mv) |
Effijsigheid (Typ) |
|
MAE300-220S05 |
220VAC |
176-264VAC |
05VDC |
60A |
300W |
200 |
90% |
|
MAE300-220S12 |
220VAC |
176-264VAC |
12VDC |
25A |
300W |
120 |
91% |
|
MAE300-220S24 |
220VAC |
176-264VAC |
24VDC |
12,5A |
300W |
200 |
91% |
|
MAE300-220S48 |
220VAC |
176-264VAC |
48VDC |
6,25A |
300W |
300 |
92% |
|
MAE300-220S05-K |
220VAC |
90-264VAC |
05VDC |
60A |
300W |
200 |
90% |
|
MAE300-220S12-K |
220VAC |
90-264VAC |
12VDC |
25A |
300W |
120 |
91% |
|
MAE300-220S24-K |
220VAC |
90-264VAC |
24VDC |
12,5A |
300W |
200 |
91% |
|
MAE300-220S48-K |
220VAC |
90-264VAC |
48VDC |
6,25A |
300W |
300 |
92% |
Dubbele kanalen uitgang
|
Model |
Ingangsspanning (VAC) |
Ingangsspanningsbereik (VAC) |
Ouitvoer Spanning(VDC) |
Uitgang Current(EEN) |
Uitgangsvermogen(W) |
Rimpeling en ruis (mv) |
Effijsigheid (Typ) |
|
MAE275-220D05&24 |
220VAC |
176-264VAC |
05&24VDC |
15&8A |
275W |
100&200 |
83% |
|
MAE300-220D12&24 |
220VAC |
176-264VAC |
12&24VDC |
8.3&8,3A |
300W |
120&200 |
83% |
|
MAE300-220D12&19 |
220VAC |
176-264VAC |
12&19VDC |
8.3&10,5A |
300W |
120&190 |
83% |
|
MAE275-220D05&24-K |
220VAC | 90-264VAC |
05&24VDC |
15&8A |
275W |
100&200 |
83% |
|
MAE300-220D12&24-K |
220VAC | 90-264VAC |
12&24VDC |
8.3&8,3A |
300W |
120&200 |
83% |
|
MAE300-220D12&19-K |
220VAC | 90-264VAC |
12&19VDC |
8.3&10,5A |
300W |
120&190 |
83% |
Drie kanalen uitgang
|
Model |
Ingangsspanning (VAC) |
Ingangsspanningsbereik (VAC) |
Ouitvoer Spanning(VDC) |
Uitgang Current(EEN) |
Uitgangsvermogen(W) |
Rimpeling en ruis (mv) |
Effijsigheid (Typ) |
|
MAE180-220T05&12&24 |
220VAC |
176-264VAC |
05&12&24VDC |
6&2&5A |
180W |
80&120&200 |
83% |
|
MAE250-220T05&12&24 |
220VAC |
176-264VAC |
05&12&24VDC |
6&6&6A |
250W |
80&120&200 |
83% |
|
MAE180-220T05&12&24-K |
220VAC |
90-264VAC |
05&12&24VDC |
6&2&5A |
180W |
80&120&200 |
83% |
|
MAE250-220T05&12&24-K |
220VAC |
90-264VAC |
05&12&24VDC |
6&6&6A |
250W |
80&120&200 |
83% |
II. EIGENSCHAPPEN
|
1 |
Breedbandruisfilter van invoer |
|
2 |
Overspanningsonderdrukkingscircuit van ingang |
|
3 |
Raadpleeg de veiligheidsvoorschriften UL 1950 en IEC950 |
|
4 |
Aantrekkelijk overzichtsontwerp |
|
5 |
Terminal-verbindingsmethode |
Staat: Alle specificaties zijn getest onder kamertemperatuur 25 ℃,normale ingangsspanning en purenegatievenormale belasting
III.INGANG KANARACTERISTISCH
|
Nominale waarde(VAC) |
Spanningsbereik(VAC) |
|
220 V wisselstroom |
176-264 V AC |
|
220 V wisselstroom |
90-264 V AC |
IV. OUTPUT-KENMERKEN
|
Macht |
200-300W |
|
Uitgangsspanning |
5-48VDC |
|
Uitgangsstroom |
3-60A |
|
Lijnregeling |
±0,5% |
|
Belastingsregeling |
±0,5% |
|
Spanning ingesteld-puntnauwkeurigheid |
±2% |
|
Uitgangsstroombegrenzing |
120%(Typ) |
V. BESCHERMENDE EIGENSCHAP
|
1 |
Ingang onder spanningsbeveiliging |
|
2 |
Bescherming tegen oververhitting |
|
3 |
Uitgang over huidige bescherming |
|
4 |
Beveiliging tegen kortsluiting van de uitgang |
ALGEMEEN KENMERKEN
|
Schakelfrequentie |
100-200 KHz |
|
isolatie weerstand |
200MΩ |
isolatiespanning
|
Invoer-Uitvoer |
>1500VAC/1 min lekstroom <5mA |
|
Invoer-Geval |
>1500VAC/1 min lekstroom <5mA |
|
Uitvoer-Geval |
>500VDC/1 min |
|
Belangrijkste-Vice |
>500VDC/1 min |
Milieukenmerken
|
Temperatuur behuizing |
Industrie |
-25 ~ +85℃ |
|
Militair l |
-40 ~ +85℃ |
|
|
Militair II |
-55 ~ +85℃ |
|
|
Opslagtemperatuur |
Industrie |
-45 ~ +105℃ |
|
Militair |
-55 ~ +105℃ |

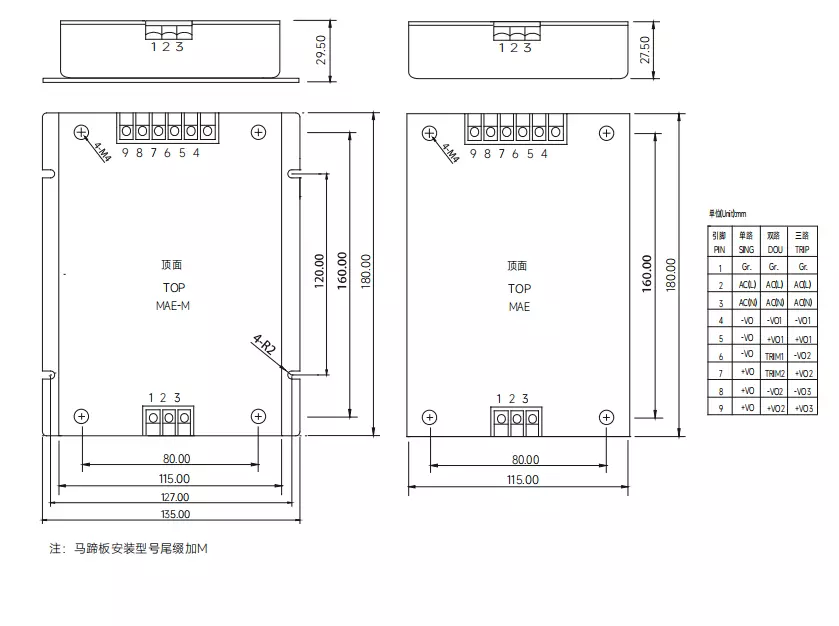

VI. MECHANISCHE TEKENING EN PIN-DEFINITIE
