MAD 150-300W-serie geïsoleerde wisselstroom-DC-convertermodules
Producten
Laatstenieuws
Videobeschrijving
ik. MODELLENLIJST
Enkele kanalen uitgang
|
Model |
Ingangsspanning （VAC） |
Ingangsspanningsbereik（VAC） |
Ouitvoer Spanning(VDC) |
Uitgang Current(EEN) |
Uitgangsvermogen(W) |
Rimpeling en lawaai（mv） |
Effijsigheid (Typ) |
|
MAD150-220S05 |
220VAC |
176-264VAC |
05VDC |
30A |
150W |
100 |
85% |
|
MAD240-220S12 |
220VAC |
176-264VAC |
12VDC |
20A |
240W |
120 |
87% |
|
MAD240-220S24 |
220VAC |
176-264VAC |
24VDC |
10A |
240W |
200 |
88% |
|
MAD300-220S28 |
220VAC |
176-264VAC |
28VDC |
10,7A |
300W | 280 |
88% |
|
MAD300-220S48 |
220VAC |
176-264VAC |
48VDC |
6,25A |
300W |
300 |
89% |
Dubbele kanalen uitgang
|
Model |
Ingangsspanning （VAC） |
Ingangsspanningsbereik（VAC） |
Ouitvoer Spanning(VDC) |
Uitgang Current(EEN) |
Uitgangsvermogen(W) |
Rimpeling en lawaai（mv） |
Effijsigheid (Typ) |
|
MAD150-220D05&12 |
220VAC |
176-264VAC |
05&12VDC |
10&8A |
150W |
100&120 |
83% |
|
MAD150-220D05&24 |
220VAC |
176-264VAC |
05&24VDC |
8&4A |
150W |
120&200 |
83% |
|
MAD150-220D05&48 |
220VAC |
176-264VAC |
05&48VDC |
10&2A |
150W |
100&300 |
83% |
Drie kanalen uitgang
|
Model |
Ingangsspanning （VAC） |
Ingangsspanningsbereik（VAC） |
Ouitvoer Spanning(VDC) |
Uitgang Current(EEN) |
Uitgangsvermogen(W) |
Rimpeling en lawaai（mv） |
Effijsigheid (Typ) |
|
MAD205-220T05&12&24 |
220VAC |
176-264 |
05&12&24VDC |
5&5&5A |
205W |
80&120&200 |
85% |
II. EIGENSCHAPPEN
|
1 |
Breedbandruisfilter van invoer |
|
2 |
Overspanningsonderdrukkingscircuit van ingang |
|
3 |
Raadpleeg de veiligheidsvoorschriften UL 1950 en IEC950 |
|
4 |
Aantrekkelijk overzichtsontwerp |
|
5 |
Terminal-verbindingsmethode |
Staat: Alle specificaties zijn getest onder kamertemperatuur 25 ℃,normale ingangsspanning en purenegatievenormale belasting
III. INGANG KANARACTERISTISCH
|
Nominale waarde(VEENC) |
Spanningsbereik(VEENC) |
|
220 V wisselstroom |
176-264 V AC |
IV. OUTPUT-KENMERKEN
|
Parameter |
Waarde |
|
Macht |
150-300W |
|
Uitgangsspanning |
5-48VDC |
|
Uitgangsstroom |
3-30A |
|
Lijnregeling |
±0,5% |
|
Belastingsregeling |
±0,5% |
|
Spanning ingesteld-puntnauwkeurigheid |
±2% |
|
Uitgangsstroombegrenzing |
120%(Typ) |
V. BESCHERMENDE EIGENSCHAP
|
1 |
Ingang onder spanningsbeveiliging |
|
2 |
Bescherming tegen oververhitting |
|
3 |
Uitgang over huidige bescherming |
|
4 |
Beveiliging tegen kortsluiting van de uitgang |
ALGEMEEN KENMERKEN
|
Parameter |
Waarde |
|
Schakelfrequentie |
100-200 KHz |
|
isolatie weerstand |
200MΩ |
isolatiespanning
|
Parameter |
Waarde |
|
Invoer-Uitvoer |
>1500VAC/1 min lekstroom ＜5mA |
|
Invoer-Geval |
＞1500VAC/1 min lekstroom ＜5mA |
|
Uitvoer-Geval |
＞500VDC/1 min |
|
Belangrijkste-Vice |
＞500VDC/1 min |
Milieukenmerken
|
Parameter |
Waarde |
|
|
Temperatuur behuizing |
Industrie |
-25 – +85℃ |
|
Militair l |
-40 – +85℃ |
|
|
Militair II |
-55 – +85℃ |
|
|
Opslagtemperatuur |
Industrie |
-45 – +105℃ |
|
Militair |
-55 – +105℃ |
|

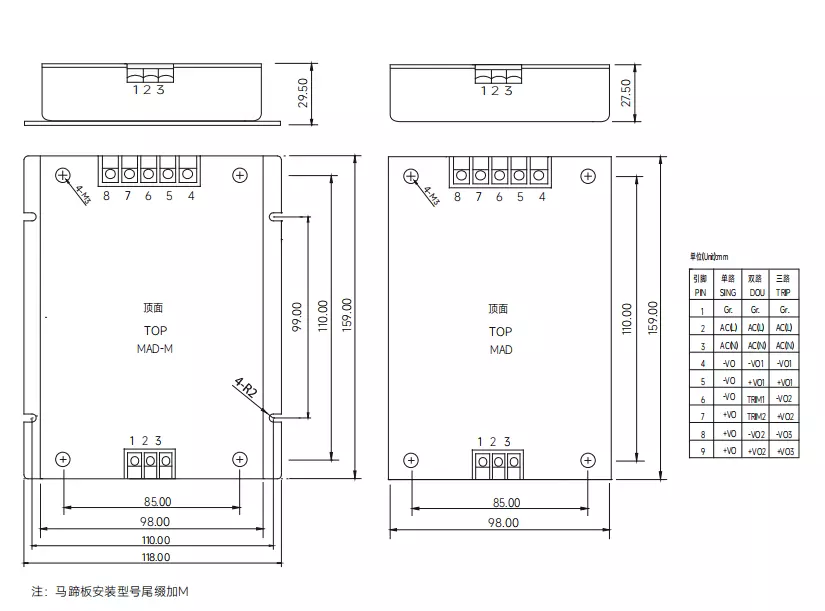

VI. MECHANISCHE TEKENING EN PIN-DEFINITIE
