MAC100-200W-serie geïsoleerde AC-DC-convertermodules
Producten
Laatstenieuws
Videobeschrijving
ik. MODELLENLIJST
Enkele kanalen uitgang
|
Model |
Ingangsspanning (VAC) |
Ingangsspanningsbereik (VAC) |
Ouitvoer Spanning(VDC) |
Uitgang Current(EEN) |
Uitgangsvermogen(W) |
Rimpeling en ruis (mv) |
Effijsigheid (Typ) |
|
MAC100-220S05 |
220VAC |
176-264VAC |
05VDC |
20A |
100W | 80 |
83% |
|
MAC150-220S12 |
220VAC |
176-264VAC |
12VDC |
12,5A |
150W |
120 |
84% |
|
MAC200-220S24 |
220VAC |
176-264VAC |
24VDC |
8.33A |
200W |
200 |
85% |
|
MAC200-220S28 |
220VAC |
176-264VAC |
28VDC |
7.14A |
200W |
280 |
85% |
|
MAC200-220S48 |
220VAC | 176-264VAC |
48VDC |
4.16A |
200W |
300 |
85% |
|
MAC100-220S05-K |
220VAC |
90-264VAC |
05VDC |
20A |
100W | 80 |
83% |
|
MAC150-220S12-K |
220VAC |
90-264VAC |
12VDC |
12,5A |
150W |
120 |
84% |
|
MAC200-220S24-K |
220VAC |
90-264VAC |
24VDC |
8.33A |
200W |
200 |
85% |
|
MAC200-220S28-K |
220VAC |
90-264VAC |
28VDC |
7.14A |
200W |
280 |
85% |
| MAC200-220S48-K | 220VAC | 176-264VAC |
48VDC |
4.16A |
200W |
300 |
85% |
Dubbele kanalen uitgang
|
Model |
Ingangsspanning (VAC) |
Ingangsspanningsbereik (VAC) |
Ouitvoer Spanning(VDC) |
Uitgang Current(EEN) |
Uitgangsvermogen(W) |
Rimpeling en ruis (mv) |
Effijsigheid (Typ) |
|
MAC100-220D05&12 |
220VAC |
176-264VAC |
05&12VDC |
10A&4A |
100W |
100&120 |
83% |
|
MAC120-220D05&24 |
220VAC |
176-264VAC |
05&24VDC |
4A&4A |
120W |
80&200 |
83% |
|
MAC150-220D12&24 |
220VAC |
176-264VAC |
12&24VDC |
8A&4A |
150W |
120&200 |
84% |
|
MAC150-220D05&28 |
220VAC |
176-264VAC |
05&28VDC |
2A&5A |
150W |
50&280 |
83% |
II. EIGENSCHAPPEN
|
1 |
Breed ingangsspanningsbereik |
|
2 |
Breedbandruisfilter van invoer |
|
3 |
Overspanningsonderdrukkingscircuit van ingang |
|
4 |
Raadpleeg de veiligheidsvoorschriften UL 1950 en IEC950 |
|
5 |
Aantrekkelijk overzichtsontwerp |
|
6 |
Terminal-verbindingsmethode |
|
7 |
Snelle dynamische respons |
Staat: Alle specificaties zijn getest onder kamertemperatuur 25 ℃,normale ingangsspanning en purenegatievenormale belasting
III. INGANG KANARACTERISTISCH
|
Nominale waarde(VEENC) |
Spanningsbereik(VEENC) |
|
220 V wisselstroom |
176-264 V AC |
|
220 V wisselstroom |
90-264 V AC |
IV. OUTPUT-KENMERKEN
|
Parameter |
Waarde |
|
Macht |
100-200W |
|
Uitgangsspanning |
5-48VDC |
|
Uitgangsstroom |
3-20A |
|
Lijnregeling |
±0,5% |
|
Belastingsregeling |
±0,5% |
|
Spanning ingesteld-puntnauwkeurigheid |
±2% |
|
Uitgangsstroombegrenzing |
120%(Typ) |
V. BESCHERMENDE EIGENSCHAP
|
1 |
Ingang onder spanningsbeveiliging |
|
2 |
Ingangsoverspanningsbeveiliging |
|
3 |
Bescherming tegen oververhitting |
|
4 |
Uitgang over huidige bescherming |
|
5 |
Beveiliging tegen kortsluiting van de uitgang |
ALGEMEEN KENMERKEN
|
Parameter |
Waarde |
|
Schakelfrequentie |
100-200 KHz |
|
isolatie weerstand |
200MΩ |
isolatiespanning
|
Parameter |
Waarde |
|
Invoer-Uitvoer |
>1500VAC/1 min lekstroom ＜5mA |
|
Invoer-Geval |
＞1500VAC/1 min lekstroom ＜5mA |
|
Uitvoer-Geval |
＞500VDC/1 min |
|
Belangrijkste-Vice |
＞500VDC/1 min |
Milieukenmerken
|
Parameter |
Waarde |
|
|
Temperatuur behuizing |
Industrie |
-25 – +85℃ |
|
Militair l |
-40 – +85℃ |
|
|
Militair II |
-55 – +85℃ |
|
|
Opslagtemperatuur |
Industrie |
-45 – +105℃ |
|
Militair |
-55 – +105℃ |
|

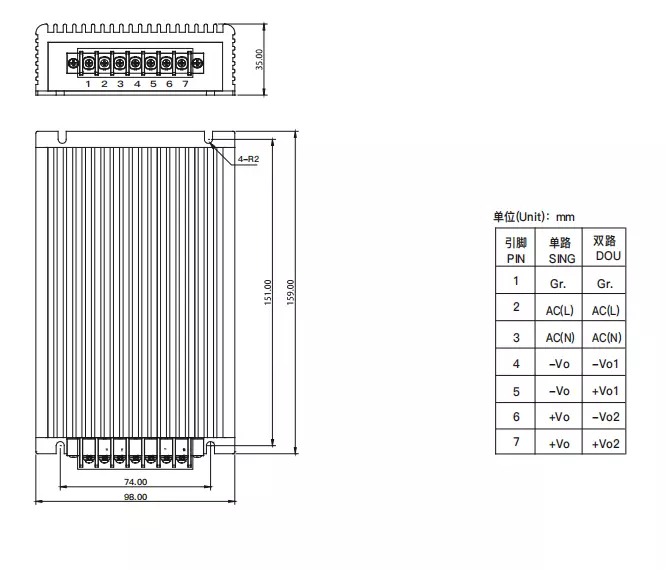

VI. MECHANISCHE TEKENING EN PIN-DEFINITIE
