1. Výkon Charakteristika a Aplikace Rozsah

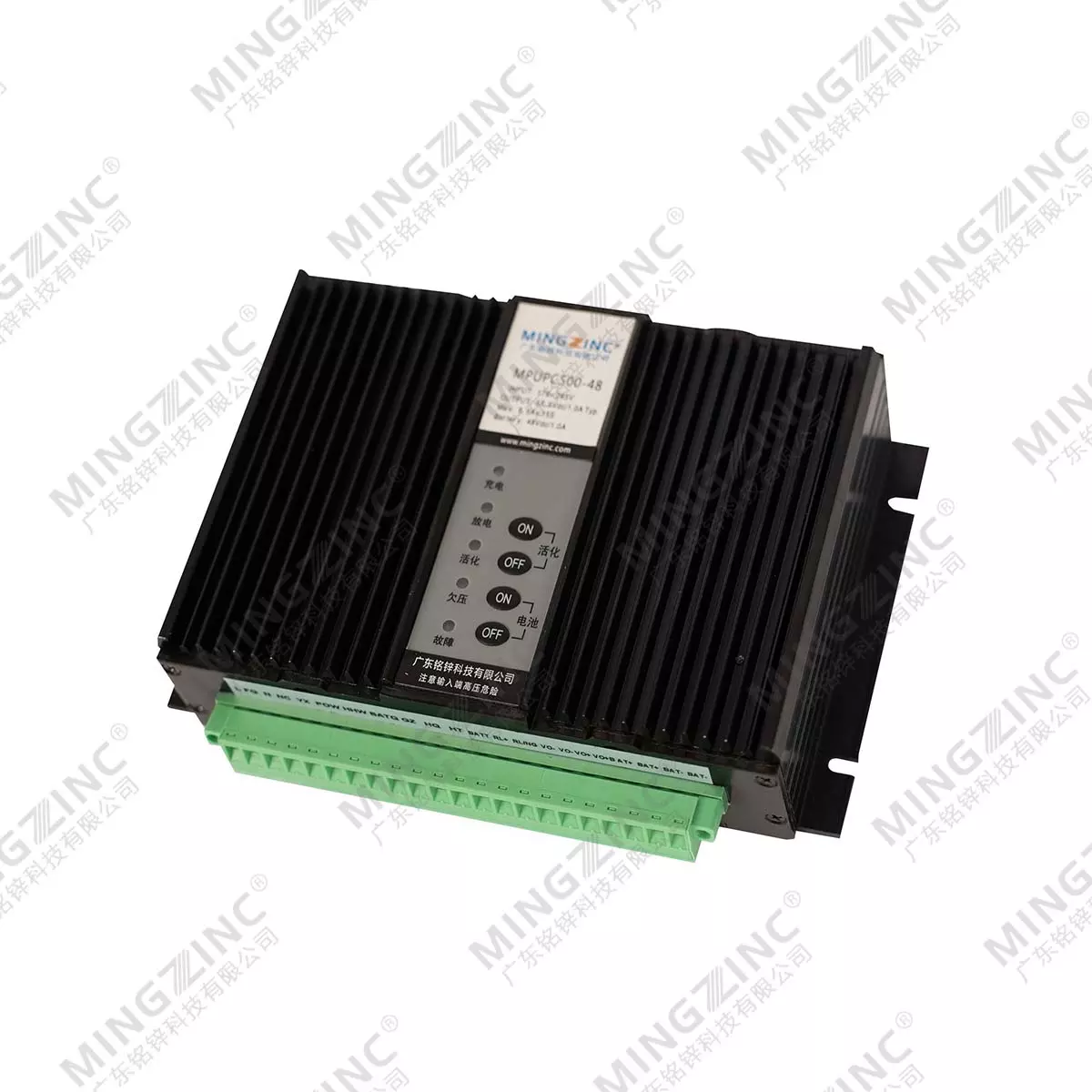

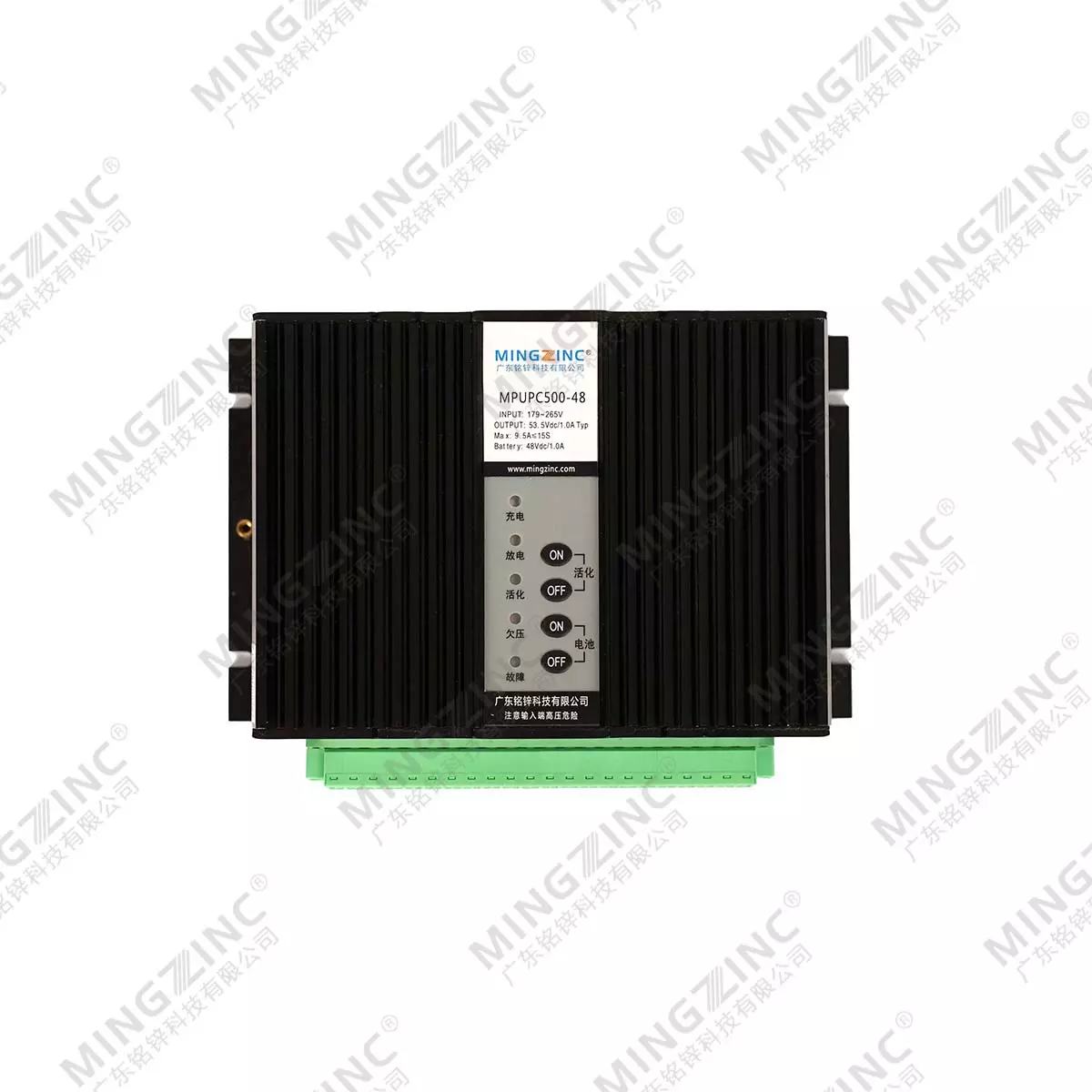

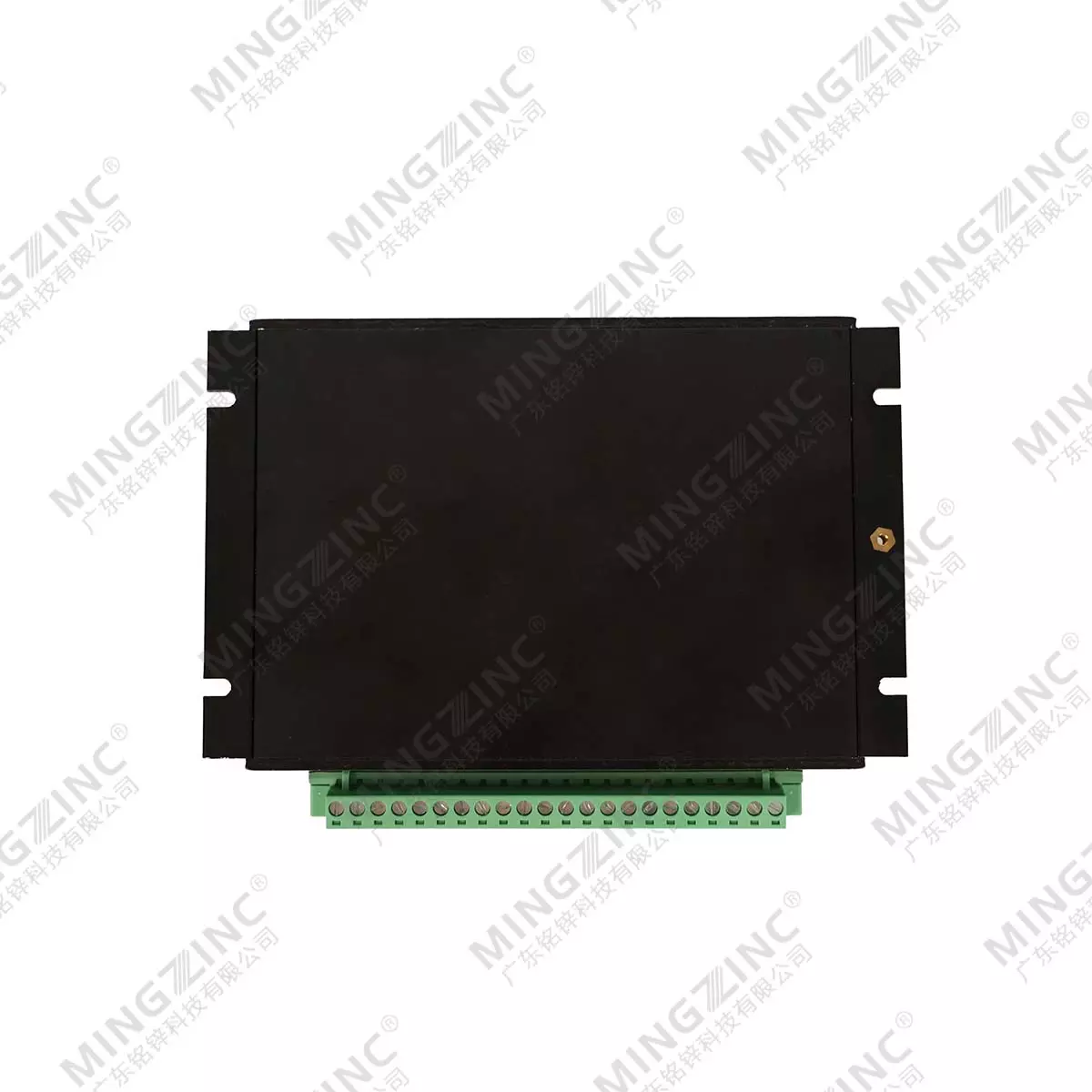

MPUPC500-220S48 je dobíjecínapájecí zdroj speciálněnavržený a vyrobenýnaší společností pro automatizaci distribuční sítě. Tentonapájecí zdroj se může pochlubitněkolika výhodami, včetně kompaktní velikosti, vysoké účinnosti konverze, stabilního výkonu, primárního-sekundární izolace a vysoká izolační síla. Výrobek obsahuje kov-zapouzdřený modulární design, kterýnabízí odolnost proti prachu a vlhkosti, stejně jako silné anti-schopnosti rušení. Jeho vstupní a výstupní svorky jsounavrženy jako kabelové svorky pro snadné připojení. Díky silné přizpůsobivosti sítě může tento produkt pracovat v širokém rozsahu vstupníchnapětí. Zahrnuje také ochranné funkce, jako je výstupní zkratová a přepěťová ochrana. Tento produkt senavíc může pochlubit funkcí inteligentníhonabíjení, která umožňujenabíjet externí 48V baterie.
Během výpadků střídavého proudu mohou baterie poskytovatnepřetržiténapájení zátěže s ochrannou funkcí protinadměrnému vybití baterie. Je také vybaven displejem stavunapájení a funkcí aktivace baterie, což umožňuje manuálnínebo automatické aktivace a údržbu z a baterie skrz externí signály. Toto moc zásobování je ideální pro použití v systémy automatizace rozvodných sítí, inteligentní rozvodné skříně, kruhové hlavní jednotky a další průmyslová odvětví vyžadujícínepřerušované stejnosměrnénapájení a vysoký výkon
2. Technický Parametry
|
Vstup Charakteristika |
||||
|
Položka |
Test Podmínka |
Min |
Typické |
Max |
|
Napětí Vstup dosah |
Plný Výstup Načíst |
165,0 |
220,0 |
265,0 |
|
Vstup Napětí Rozsah |
Plný Výstup Načíst |
200,0 |
300,0 |
375,0 |
|
Frekvence (Hz) |
AC Vstup |
40 |
50 |
60 |
|
Výstup Charakteristika |
||||
|
Položka |
Test Podmínka |
Min |
Typické |
Max |
|
Výstup Napětí |
Plný-dosah vstup, normální typické výstup zatížení |
53,2 |
53,5 |
53,8 |
|
AC moc selhání, baterie zásobování |
42,0 |
-- |
53,8 |
|
|
Výstup Aktuální |
Plný-dosah vstup, vyjma nabíjení aktuální |
0 |
5.6 |
-- |
|
Plný-dosah vstup, přechodný nával aktuální ≤10S |
0 |
-- |
13,0 |
|
|
Zvlnění & Hluk |
Plný-dosah vstup, normální typické výstup zatížení |
-- |
-- |
400 |
|
Zdroj Efekt |
Plný-dosah vstup, normální typické výstup zatížení |
-- |
-- |
±1,0 |
|
Zvlnění & Hluk |
Typické vstup, zatížení se liší mezi 10%～100% z normální typické zatížení |
-- |
-- |
±1,0 |
|
Baterie Plovoucí Nabíjení Napětí |
Io=4,0A,IB=0,01A Plný-dosah vstup, Io=4,0A,IB=0,01A |
53,2 |
53,5 |
53,8 |
|
Baterie Konstantní Aktuální Nabíjení Aktuální |
Plný-dosah vstup, typické zatížení |
1,00 |
1.20 |
1,40 |
|
Baterie Aktivace Dokončení Napětí |
Plný-dosah vstup, normální typické výstup zatížení |
44,0 |
45,0 |
46,0 |
|
Baterie Podpětí Alarm Napětí |
Plný-dosah vstup, normální typické výstup zatížení |
44,0 |
45,0 |
46,0 |
|
Baterie Vybíjení Okruh Interní Odpor |
Plný-dosah vstup, normální typické výstup zatížení |
42,0 |
43,0 |
44,0 |
|
Baterie Vybíjení Okruh Interní Odpor |
Vybíjení aktuální 15A |
-- |
0,05 |
-- |
|
Maximální Baterie Vybíjení Aktuální |
Vybíjení čas ≤30S |
-- |
-- |
15 |
|
Aktivace Kontakt Časový výdej Aktuální |
Dálkové aktivace začít/výstup |
-- |
0,5 |
1,0 |
|
Dálkové baterie výstup |
-- |
0,5 |
1,0 |
|
|
Výstup Přepětí Alarm |
|
59,0 |
60,0 |
61,0 |
|
Výstup Krátký-obvod Ochrana |
Plný-dosah AC vstup |
Otočte se vypnuto moc výstup a zrušit automatické restartovat |
||
|
Generál Charakteristika |
|||||
|
Položka |
Test Podmínka |
Min |
Typické |
Max |
|
|
Teplota Koeficient |
Plný-rozsah vstupu,normální typické výstupní zatížení |
-- |
-- |
±0,02 |
|
|
Izolační odpor (MΩ) |
500V DC Zkušebnínapětí 500V DC |
Vstup do Výstup |
50 |
-- |
-- |
|
Vstup do případu |
50 |
-- |
-- |
||
|
Výstup do Případ |
50 |
-- |
-- |
||
|
Účinnost |
Typické AC vstup, normální typické výstup náklad, plně zpoplatněno baterie |
-- |
84 |
-- |
|
|
izolace Napětí |
Svodový proud 5mA, moc frekvence 50 Hz, bez poruchynebo přeskoku po dobu 1 minuty |
Vstup do Výstup |
1500 Vac |
||
|
Vstup do případu |
1500 Vac |
||||
|
Výstup do Případ |
500 V DC |
||||
|
Celkově vzato Dimenze |
168,0×110,0×45,0 |
||||
|
Okolní Teplota |
|
-25 |
-- |
+65 |
|
|
Provozní Případ Teplota |
|
-25 |
-- |
+85 |
|
|
Skladování Teplota |
|
-40 |
-- |
+105 |
|
|
Hmotnost |
|
-- |
1.5 |
-- |
|
|
Střední Čas Mezi Selhání |
Místnost teplota |
80 000 |
-- |
-- |
|
Kdy a okolní teplota přesahuje 55 ℃, snížený operace je vyžadováno, nebo nucený chlazení metody takové jako vzduch chlazení a případ-připojeno teplo rozptyl by měl být adoptoval do zajistit že a modul případ teplota dělá ne vyššínež 85 ℃.
1. Interní Okruh Princip z Moc Zásobování

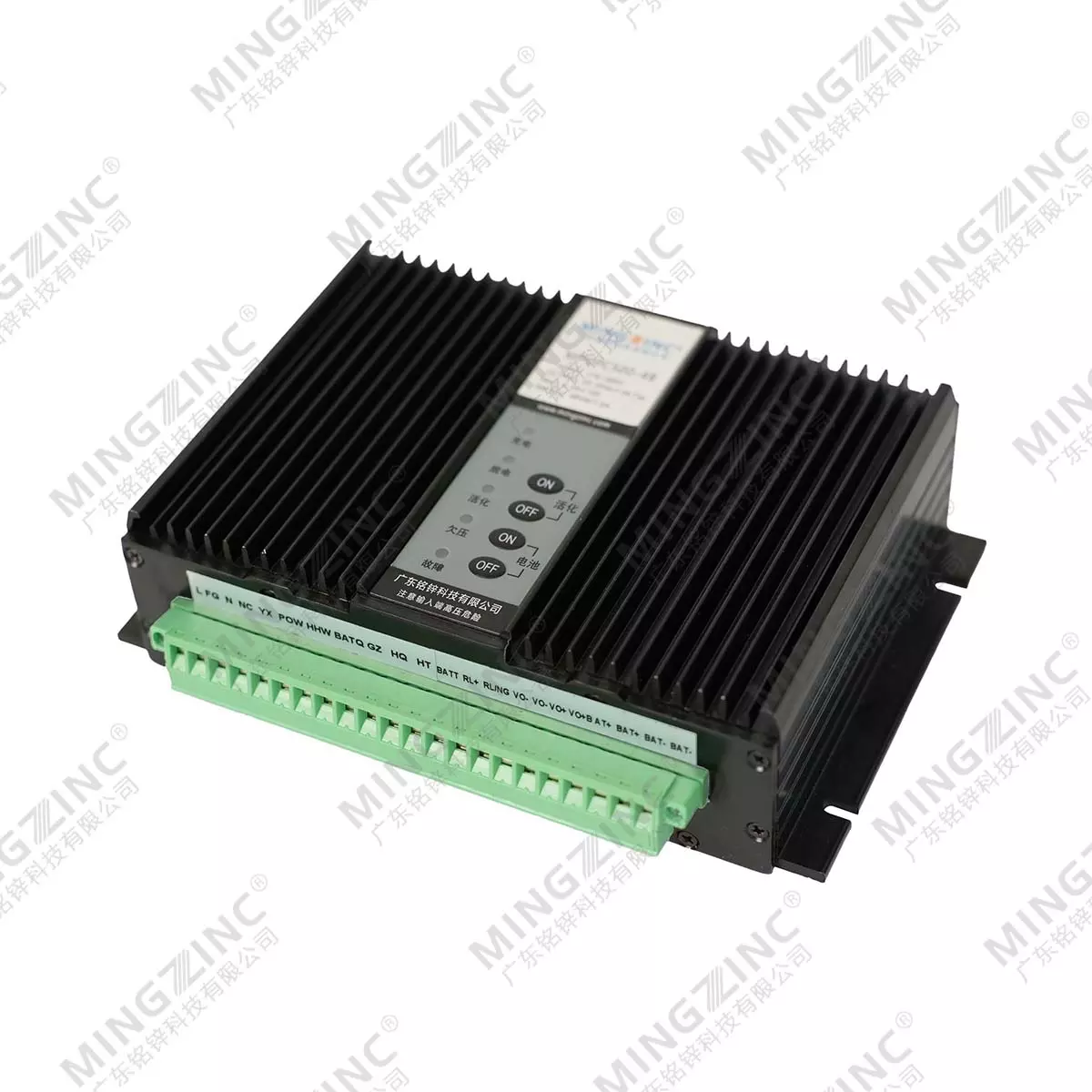

1, Nabíjení & Práce Indikátor
2, Baterie Vybíjení Indikátor
3, Baterie Aktivace Indikátor
4, Baterie Podpětí Indikátor
5, Moc Chyba (Přepětí) Indikátor
6, Manuál Aktivace Začněte klíč
7, Manuál Aktivace Konec klíč
8, Manuál Baterie Vstup klíč
9, Manuál Baterie Konec klíč

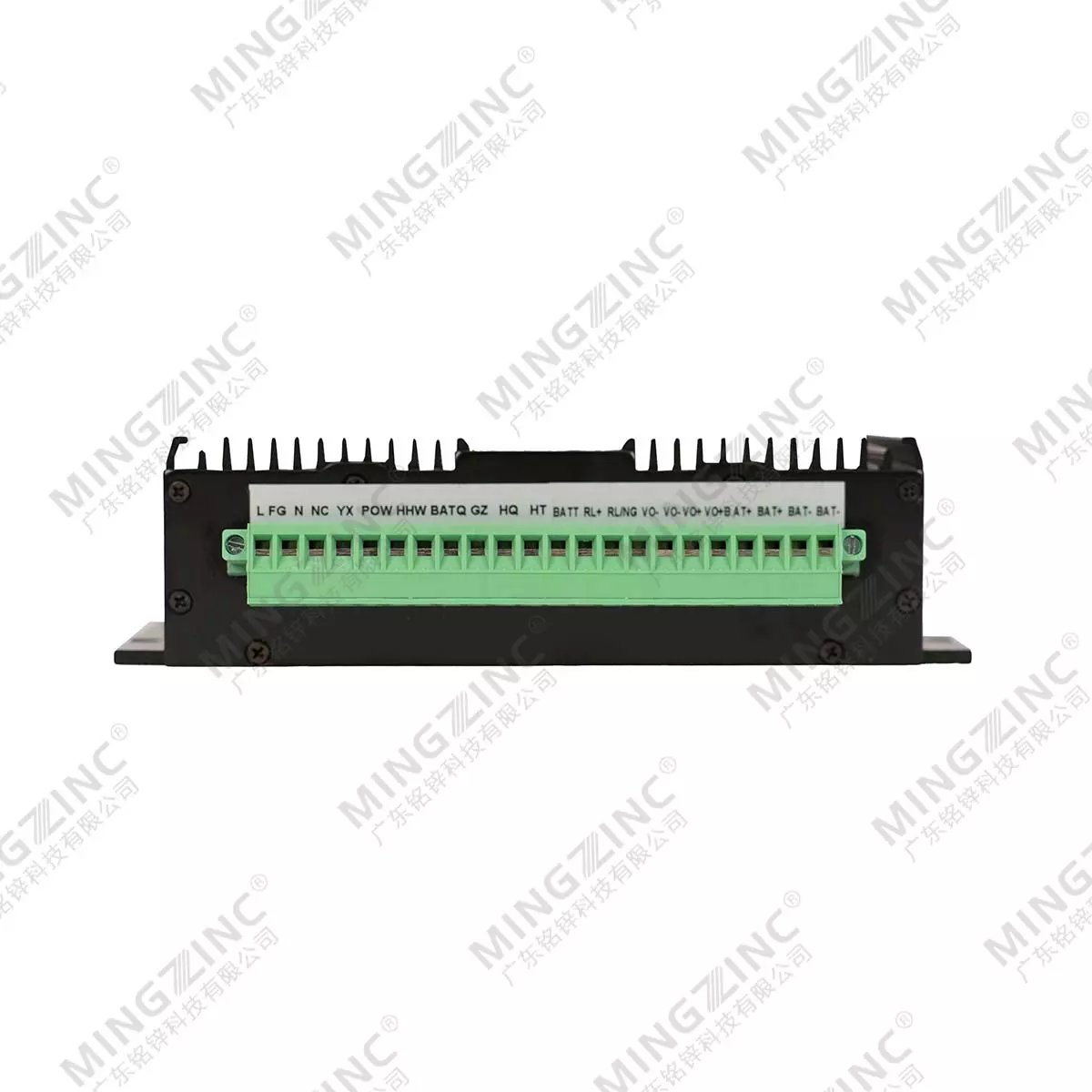

10,Terminál
5. Elektroinstalace Instrukce
Elektroinstalace instrukce: K1 K2 K3 jsou relé kontakty kontrolované podle a uživatele CPU a jiné komponenty (kontakt kapacita je ne vyžadováno, ale nemůže být nahrazeno podle optočleny). The zatížení je a uživatele normální náklad, a a baterie je a 48V baterie balení. The kapacita z a elektroinstalace terminál je 300V/15A. Prosím odkazovat do a následující pokyny pro konkrétní použití.
