มธ.500-ซีรีย์ 600W แยก DC-โมดูลตัวแปลง DC
สินค้า
ข่าวล่าสุด
คำอธิบายวิดีโอ
ฉัน. รายการโมเดล
เอาต์พุตช่องสัญญาณเดี่ยว
|
รุ่น |
แรงดันไฟฟ้าขาเข้า (VDC) |
ช่วงแรงดันไฟฟ้าขาเข้า (VDC) |
โอผลลัพธ์ แรงดันไฟฟ้า (VDC) |
เส้นโค้งเอาท์พุทรent(ก) |
กำลังขับ(ว) |
ระลอกคลื่นและเสียงรบกวน (mv) |
เอฟฉความมีน้ำใจ (ประเภท) |
|
MDH500-24S12 |
24VDC |
18-36VDC |
12VDC |
41.6ก |
500W |
120 |
88% |
|
MDH500-24S24 |
24VDC |
18-36VDC |
24VDC |
20.8A |
500W |
240 |
89% |
|
MDH500-48S12 |
48VDC |
36-72VDC |
12VDC |
41.6ก |
500W |
120 |
88% |
|
MDH600-48S24 |
48VDC |
36-72VDC |
24VDC |
25เอ |
500W |
240 |
89% |
|
MDH500-110S12 |
110VDC |
66-154VDC |
12VDC |
41.6ก |
500W |
120 |
89% |
|
MDH600-110S24 |
110VDC |
66-154VDC |
24VDC |
25เอ |
500W |
240 |
89% |
|
MDH500-600S12 |
600VDC |
400-800VDC |
12VDC |
41.6ก |
500W |
120 |
88% |
|
MDH600-600S24 |
600VDC |
400-800VDC |
24VDC |
25เอ |
500W |
240 |
89% |
|
MDH500-600S110 |
600VDC |
400-800VDC |
110VDC |
5.4A |
500W |
400 |
89% |
เฉพาะรุ่นทั่วไปเท่านั้นที่แสดงไว้ หากคุณต้องการโมเดอเรเตอร์อื่น โปรดแจ้งกำลังไฟ แรงดันไฟฟ้าขาเข้าและขาออก จากนั้นโทรหาเราได้เลย
ครั้งที่สอง. คุณสมบัติ
|
1 |
อินพุตแรงดันไฟฟ้าสูงและต่ำเป็นอุปกรณ์เสริม |
|
2 |
แรงดันไฟฟ้าขาเข้า 2 เท่า |
|
3 |
โหมดการแนบเคสที่ดีที่สุด |
|
4 |
รูปลักษณ์สวยงาม ระบายความร้อนได้ดี |
|
5 |
ออกแบบให้มีความน่าเชื่อถือสูง อายุการใช้งานยาวนาน |
เงื่อนไข: ข้อมูลจำเพาะทั้งหมดได้รับการทดสอบภายใต้อุณหภูมิห้อง 25 ℃ แรงดันไฟฟ้าอินพุตปกติ และโหลดปกติที่เป็นลบล้วนๆ
III. ช่องอินพุตลักษณะเฉพาะ
|
ค่าพิกัด(กระแสตรง) |
ช่วงแรงดันไฟฟ้า(กระแสตรง) |
|
24กระแสตรง |
18-36 กระแสตรง |
|
48กระแสตรง |
36-72กระแสตรง |
|
110กระแสตรง |
66-154กระแสตรง |
|
600VDC |
400-800VDC |
IV. ลักษณะการส่งออก
|
พารามิเตอร์ |
ความคุ้มค่า |
|
พลัง |
500-600W |
|
ตั้งค่าแรงดันไฟฟ้า-ความแม่นยำของจุด |
±2% |
|
กระแสไฟขาออก |
5-60เอ |
|
แรงดันขาออก |
5-110VDC |
|
ช่วงแรงดันไฟฟ้าขาออก |
±10% |
|
ระเบียบบรรทัด |
±0.5% |
|
การควบคุมโหลด |
±0.5% |
|
การจำกัดกระแสไฟขาออก |
120%(ประเภท) |
วี. ลักษณะการป้องกัน
|
1 |
อินพุตภายใต้การป้องกันแรงดันไฟฟ้า |
|
2 |
เอาท์พุต ป้องกันแรงดันไฟฟ้าเกิน |
|
3 |
ป้องกันอุณหภูมิเกิน |
|
4 |
เอาท์พุตมากกว่าการป้องกันกระแสไฟ |
|
5 |
ป้องกันการลัดวงจรเอาต์พุต |
ลักษณะทั่วไป
|
พารามิเตอร์ |
ความคุ้มค่า |
|
การสลับความถี่ |
100-200กิโลเฮิร์ตซ์ |
|
ความต้านทานการแยกตัว |
200มΩ |
แรงดันไฟฟ้าแยก
|
พารามิเตอร์ |
ความคุ้มค่า |
|
อินพุต-เอาท์พุต |
>1500VDC |
|
อินพุต-กรณี |
>1050VDC |
|
เอาท์พุต-กรณี |
>500VDC |
ลักษณะทางสิ่งแวดล้อม
|
พารามิเตอร์ |
ความคุ้มค่า |
|
|
อุณหภูมิเคส |
อุตสาหกรรม |
-25 – +85 ℃ |
|
ทหารล |
-40 – +85 ℃ |
|
|
การทหารครั้งที่สอง |
-55 – +85℃ |
|
|
อุณหภูมิในการจัดเก็บ |
อุตสาหกรรม |
-45 – +105 ℃ |
|
ทหาร |
-55 – +105 ℃ |
|

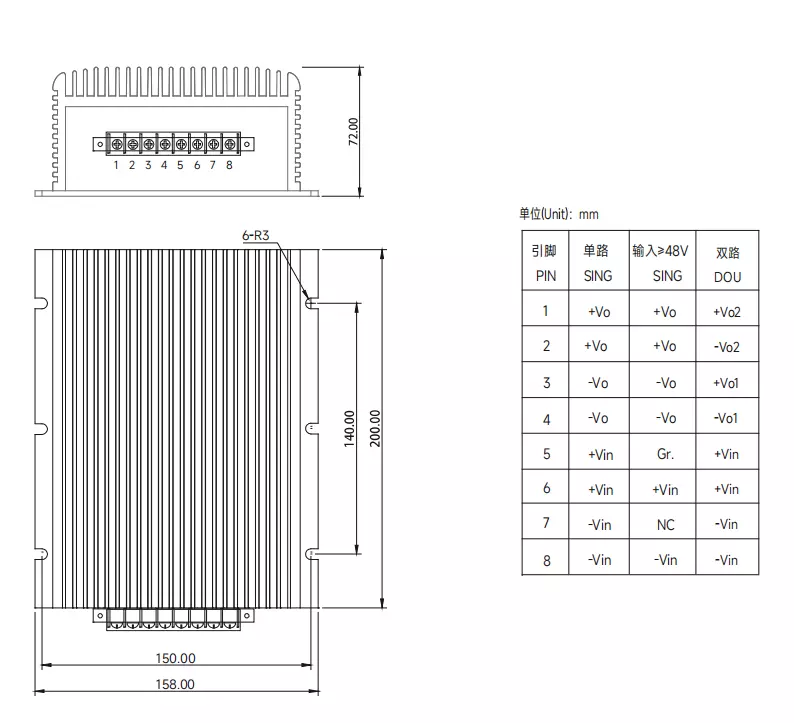

วี. การเขียนแบบเครื่องกลและการกำหนด PIN
