MAJ 2000-3000 W geïsoleerde wisselstroom-DC-convertermodules
Producten
Laatstenieuws
Videobeschrijving
ik. MODELLENLIJST
Enkele kanalen uitgang
|
Modellen |
Ingangsspanning (VAC) |
Ingangsspanningsbereik(VAC) |
Ouitvoer Spanning(VDC) |
Uitgang Current(EEN) |
Uitgangsvermogen(W) |
Rimpeling en lawaai(mv) |
Effijsigheid (Typ) |
|
MAJ2160-220WS24 |
220VAC |
90-264VAC |
24VDC |
90A |
2160W |
200 |
90% |
|
MAJ2400-220WS48 |
220VAC | 90-264VAC |
48VDC |
50A |
2400W |
400 |
91% |
|
MAJ2880-220WS72 |
220VAC | 90-264VAC |
72VDC |
40A |
2880W |
500 |
93% |
|
MAJ3000-220WS110 |
220VAC | 90-264VAC |
110VDC |
27A |
3000W |
500 |
93% |
|
MAJ3000-220WS144 |
220VAC |
90-264VAC |
144VDC |
20A |
3000W |
600 |
93% |
|
MAJ3000-220WS220 |
220VAC | 90-264VAC |
220VDC |
10A |
3000W |
800 |
93% |
|
MAJ3000-220WS360 |
220VAC | 90-264VAC |
360VDC |
8,3A |
3000W |
800 |
93% |
|
MAJ3000-220WS540 |
220VAC | 90-264VAC |
540VDC |
5,5A |
3000W |
800 |
93% |
II. EIGENSCHAPPEN
|
1 |
Breedbandruisfilter van invoer |
|
2 |
Overspanningsonderdrukkingscircuit van ingang |
|
3 |
Raadpleeg de veiligheidsvoorschriften UL 1950 en IEC950 |
|
4 |
Aantrekkelijk overzichtsontwerp |
|
5 |
Goede warmteafvoer |
|
6 |
CAN-communicatie(optioneel) |
Staat: Alle specificaties zijn getest onder kamertemperatuur 25 ℃,normale ingangsspanning en purenegatievenormale belasting
III. INGANG KANARACTERISTISCH
|
Nominale waarde(VEENC) |
Spanningsbereik(VEENC) |
|
220 V wisselstroom |
90-264 V AC(110VAC ingang, uitgangsvermogen gehalveerd) |
IV. OUTPUT-KENMERKEN
|
Parameter |
Waarde |
|
Macht |
2000-3000W |
|
Uitgangsspanning |
24-540VDC |
|
Uitgangsstroom |
5-100A |
|
Lijnregeling |
±0,5% |
|
Belastingsregeling |
±0,5% |
|
Spanning ingesteld-puntnauwkeurigheid |
±2% |
|
Uitgangsstroombegrenzing |
120%(Typ) |
V. BESCHERMENDE EIGENSCHAP
|
1 |
Ingang onder spanningsbeveiliging |
|
2 |
Ingangsoverspanningsbeveiliging |
|
3 |
Bescherming tegen oververhitting |
|
4 |
Uitgang over huidige bescherming |
|
5 |
Beveiliging tegen kortsluiting van de uitgang |
ALGEMEEN KENMERKEN
|
Parameter |
Waarde |
|
isolatie weerstand |
50MΩ |
isolatiespanning
|
Parameter |
Waarde |
|
Invoer-Uitvoer |
>2000VAC/1 min |
|
Invoer-Geval |
＞1500VAC/1 min |
|
Uitvoer-Geval |
＞500VDC/1 min |
Milieukenmerken
|
Parameter |
Waarde |
|
Operationeel Temperatuur |
-40 – +50℃ |
|
Opslag Temperatuur |
-40 – +105℃ |

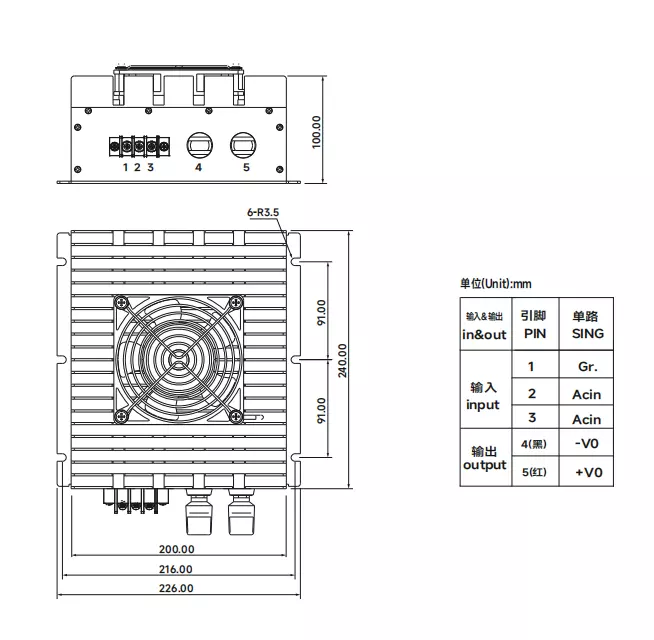

VI. MECHANISCHE TEKENING EN PIN-DEFINITIE
