1. Genres

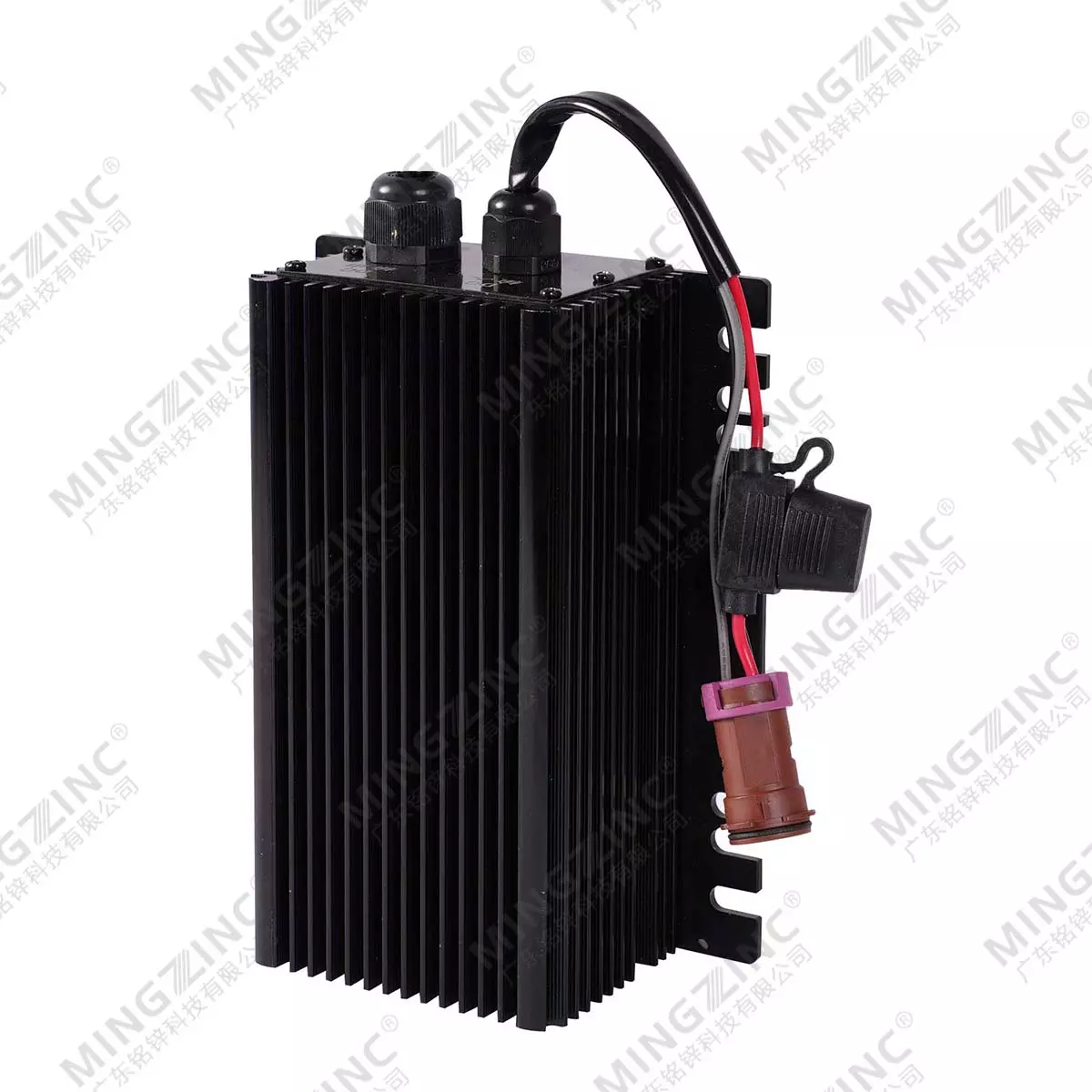

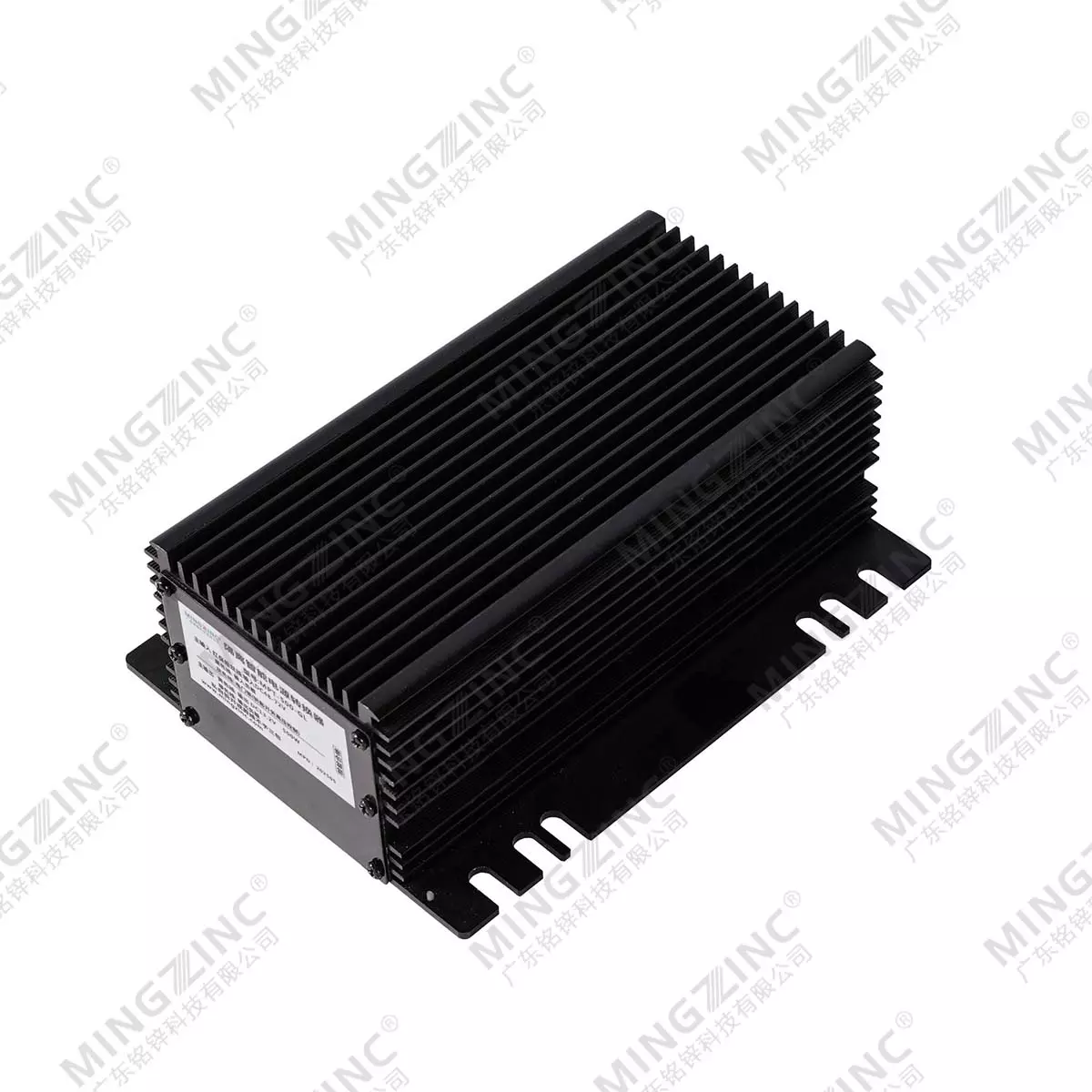

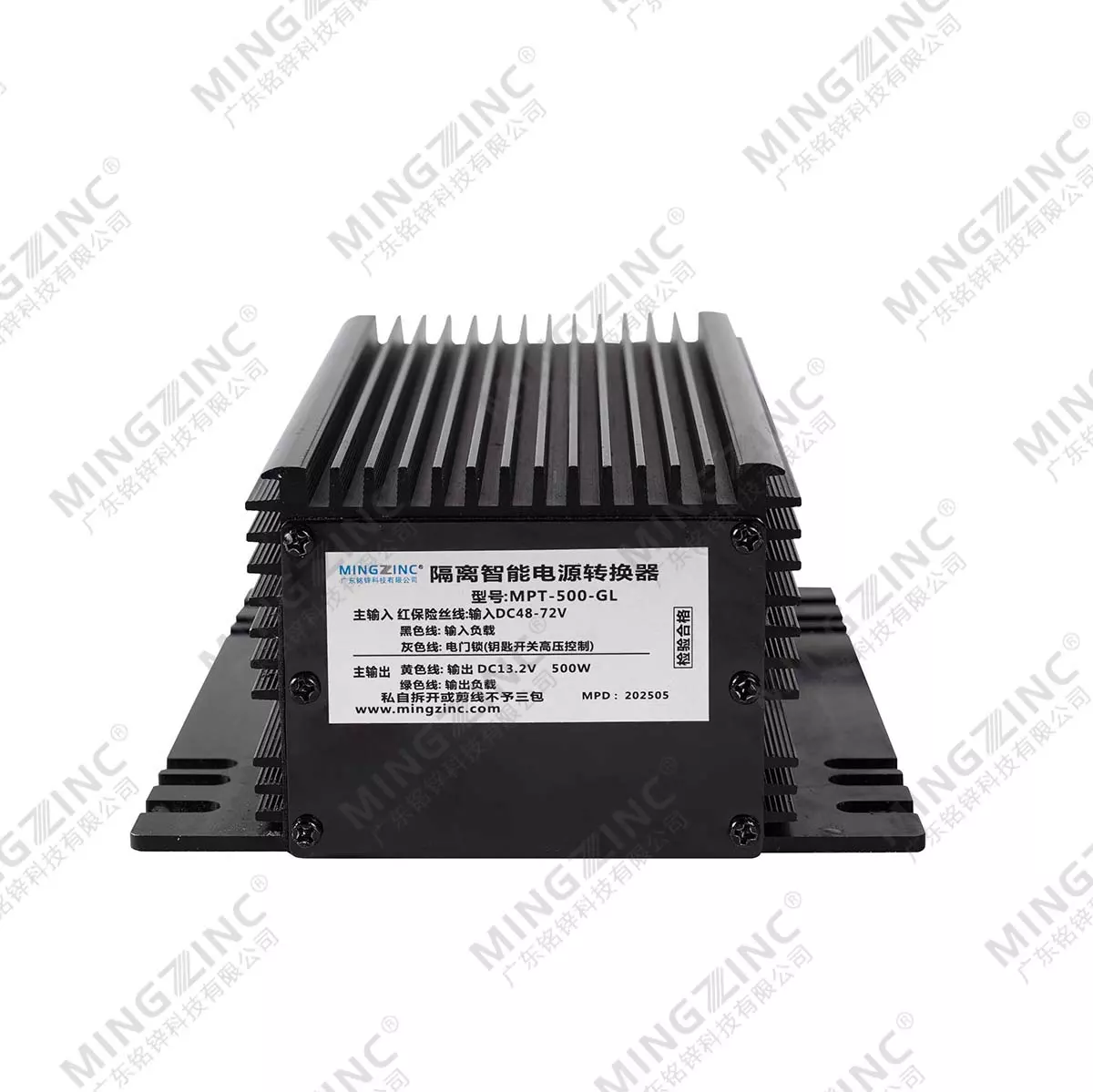

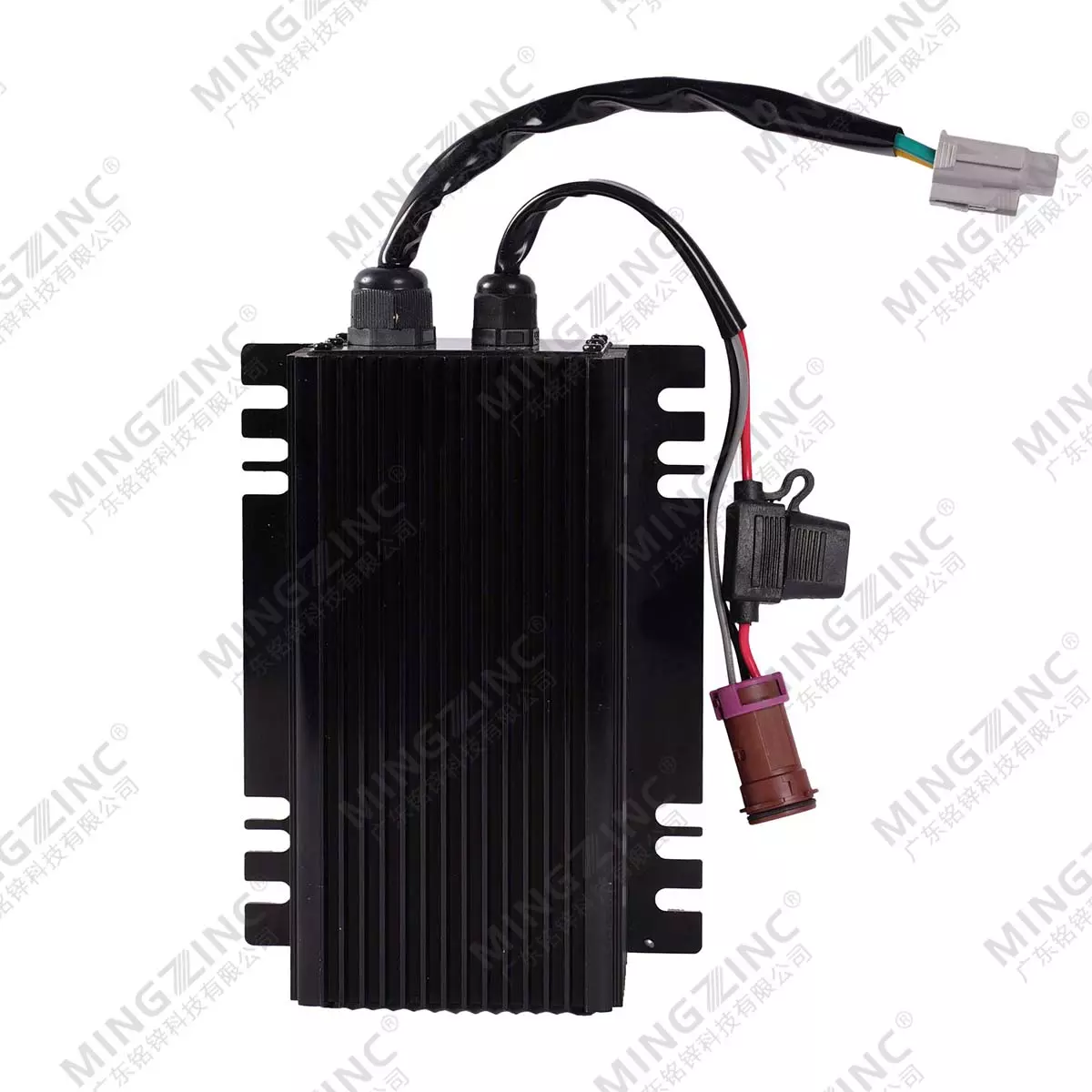

Le CC-500W série 175×140×70mm aluminium cas convertisseur, avec court circuit protection.
2.Principal batterie emballer paramètre
|
Batterie emballer modèle |
Le entrée tension |
Maximale sortie tension |
La sortie puissance |
La sortie signaler |
|
□48V |
□DC40-60V |
□DC12.5V □DC13.0V □DC13.7V □DC14.2V □DC24.0V □DC24.5V □DC25.2V □DC26,5V ☑DC27,5V |
☑DC500W |
☑ la sortienécessite un contrôle ACC(haut/basse tension signaler)avoir une sortie.
□ il y a une sortie sans démarrage ACC. |
|
□60V |
□DC45-80V |
|
|
|
|
□72V |
□DC45-90V |
|
|
|
|
□84V |
□DC55-110V |
|
|
|
|
□96V |
□DC60-120V |
|
|
|
|
□120V |
□DC80-150V |
|
|
|
|
☑144V |
☑DC108-180V |
|
|
|
Bornes positives etnégatives d'entrée cc au signal de tension, en même temps la ligne de commande du signal ACC (signal haute et basse tension), à ce temps le CC a puissance approvisionnement, sortie a normal travail.
3.Entrée caractéristique
|
NON. |
Article |
Technique spécification |
Remarque |
|
1 |
Noté entrée tension |
□48 Vcc□60 Vcc□72 Vcc□84 Vcc □96 Vcc□120 Vcc☑144 Vcc |
|
|
2 |
Tension Entrée gamme |
□40-60 Vcc□45-84 Vcc□45--90 Vcc □55-110 Vcc□60-120 Vcc □80-150 Vcc☑108-180 Vcc |
|
|
3 |
Fréquence |
50～60Hz |
|
4. Définition du faisceau et de la prise-dans
|
Couleur |
Fil diamètre |
Utiliser |
Le Prise-dans |
|
Ligne rouge |
1,5² |
Entrée de l'anode |
6.3-21insérer printemps |
|
Lignenoire |
1,5² |
Entréenégative |
6.3-21insérer printemps |
|
Ligne jaune |
1,5² |
Activer |
6.3-21insérer printemps |
|
Ligne verte |
4.0² |
Sortienégative |
6.3-21insérer printemps |
|
Ligne rouge |
4.0² |
Secondaire sortie positif |
6.3-21insérer printemps |
CC câblage harnais et fiche-dans modèle spécifications peut être fait selon à le exigences de le client.
5. Environnemental état
|
NON. |
Ltem |
Technique spécification |
Remarque |
|
1 |
Température |
-25 ℃—50℃ |
Travail normalement |
|
2 |
Humidité |
5~95% |
Avec paquet |
|
3 |
Altitude |
≤3000m |
Travail normalement |
6.Protection caractéristiques
|
NON. |
Ltem |
Technique spécification |
Remarque |
|
1 |
Protection limitant la tension |
Le sortie tension de le convertisseur va pas dépasser l'ensemble fonctionnement maximum tension. |
|
|
2 |
Protection thermique |
Coquille chaleur dissipation et soi-refroidissement. |
Température contrôle |
|
3 |
Protection de limitation de courant |
Le sortie courant de le convertisseur va ne dépasse pas le courant maximum réglé. |
Constante courant |
|
4 |
Court-circuit protection |
Quand le sortie est court-circuité, le le convertisseurne peut pas travail normalement, le sortie retours à normal, et le convertisseur peut récupérer tout seul. |
|
|
5 |
Inverser protection de polarité |
Quand sortie fils sont à l'envers connecté à la batterie, le convertisseurne fonctionnera pas et fonctionneranormalement quand CC fils sont correctement connecté. |
Ceci fonctionnalité est pas disponible |
7. Conversion efficacité et forme d'onde
8. Sécurité&CEM
|
NON. |
Article |
Norme(ou tester état) |
Remarque |
|
|
1 |
Force électrique tester |
Entrée-sortie |
1500 Vcc/2s≤5 mA |
Pas de panne |
|
2 |
Résistance d'isolement |
Entrée |
≥300MΩ@144 Vcc |
|
|
|
|
Sortie |
≥300MΩ@500 Vcc |
|
|
3 |
Fuite courant |
＜3,5 mA |
|
|
|
4 |
Sécurité |
■CE ■ RoHs ■ GS□UL □CCC□SAA□PSE□KC |
|
|
|
5 |
CEM |
EN550141:2006+A1:2009+A2 : 2011 EN61000-3-2:2006+A1:2009+A2 : 2009 EN61000-3-3:2008 EN55014-2:1997+A1:2001+A2:2008 |
|
|
|
6 |
LVD |
EN60335-1:2002+EN60335-2-29:2002 |
|
|
9. Mécanique caractéristique
|
Coquille matériel |
Aluminium |
|
Aperçu cote |
L*W*H=175×140×70mm |
|
Entrée prise |
rencontre CEI norme |
|
CC fils |
270 mm longueur |
|
CC fil |
270 mm longueur |
|
Filet Poids |
1,6 kg |
10. Mise en place Définition
11. Colis, transport&stockage
1. Contenu :
La boîte d'emballage contient lenom du produit, le modèle, lenom du fabricant, l'approbation de sécurité, lenuméro de série, le manuel d'utilisation et la liste de colisage.
2、Transport
Convient pour le transport par camion, les produits doivent être placés dans un endroit frais et sec, et chargés et déchargés avec soin.
don’n'appuyez pas.
3、Stockage
Lorsque le produitn’est pas utilisé, il doit être placé dans la boîte. La température limite de l'entrepôt doit être -25 ℃ ~ 50 ℃, la températurenormale doit être -20~50 ℃, et l'humidité relative doit être de 5-95%. De plus, l'entrepôt doit être exempt de gaznocifs, de substances inflammables, d'explosifs, de produits chimiques corrosifs et de forts chocs mécaniques, impacts et champs magnétiques. Les boîtes doivent être placées à au moins 20 cm de hauteur du sol et à 50 cm des murs, des sources de chaleur et des bouches d'aération. Le convertisseur peut être stocké dans cet état de stockage pendant deux ans et doit être reconditionné.-testé après deux ans. Le convertisseur doit être mis sous tension tous les trois mois pendant au moins 0,5 heure.
4、 Exigences de fiabilité
5、MTBF (norme, température ambiante, exigence de charge) ≥20 000 heures ;
6. Condition de test : 25 ℃
