MDH-H 500-600W serie isoleret DC-DC-konvertere moduler
Produkter
Senestenyheder
Videobeskrivelse
jeg. MODELLISTE
Enkeltkanals output
|
Model |
Indgangsspænding (VDC) |
Indgangsspændingsområde (VDC) |
Oudgang Spænding (VDC) |
Output Current(A) |
Udgangseffekt(W) |
Ripple og støj (mv) |
Efficiency (Typ) |
|
MDH-H500-24S12 |
24VDC |
18-36VDC |
12VDC |
41,6A |
500W |
120 |
88% |
|
MDH-H500-24S24 |
24VDC |
18-36VDC |
24VDC |
20.8A |
500W |
240 |
89% |
|
MDH-H500-48S12 |
48VDC |
36-72VDC |
12VDC |
41,6A |
500W |
120 |
88% |
|
MDH-H600-48S24 |
48VDC |
36-72VDC |
24VDC |
25A |
500W |
240 |
89% |
|
MDH-H500-110S12 |
110VDC |
66-154VDC |
12VDC |
41,6A |
500W |
120 |
88% |
|
MDH-H600-110S24 |
110VDC |
66-154VDC |
24VDC |
25A |
500W |
240 |
89% |
|
MDH-H500-600S12 |
600VDC |
400-800VDC |
12VDC |
41,6A |
500W |
120 |
88% |
|
MDH-H600-600S24 |
600VDC |
400-800VDC |
24VDC |
25A |
500W |
240 |
89% |
|
MDH-H600-600S110 |
600VDC |
400-800VDC |
110VDC |
5.4A |
500W |
400 |
89% |
Kun de typiske modeller er anført. Hvis du har brug for en anden moder, bedes du informere om strøm, input og udgangsspænding, så er du velkommen til at ringe til os.
II. FUNKTIONER
|
1 |
Høj og lav input for option |
|
2 |
Høj og lav output for option |
|
3 |
Høj effektivitet, god varmeafledning |
|
4 |
Godt udseende, stabil ydeevne |
|
5 |
Antennestik til input og output |
Tilstand: Alle specifikationer er testet under rumtemperaturen 25 ℃,normal indgangsspænding og rennegativnormal belastning
III. INDGANG CHKARAKTERISTISK
|
Nominel værdi(VDC) |
Spændingsområde(VDC) |
|
24VDC |
18-36 VDC |
|
48VDC |
36-72VDC |
|
110VDC |
66-154VDC |
|
600VDC |
400-800VDC |
IV. OUTPUT KARAKTERISTIK
|
Parameter |
Værdi |
|
Strøm |
500-600W |
|
Udgangsspænding |
5-110VDC |
|
Udgangsstrøm |
5-60A |
|
Spændingssæt-punkt Nøjagtighed |
±2% |
|
Linjeregulering |
±0,5% |
|
Belastningsregulering |
±0,5% |
|
Udgangsstrømbegrænsning |
120%(Typ) |
V. BESKYTTELSES KARAKTERISTIK
|
1 |
Indgang under spændingsbeskyttelse |
|
2 |
Output overspændingsbeskyttelse |
|
3 |
Overtemperaturbeskyttelse |
|
4 |
Output over strømbeskyttelse |
|
5 |
Udgang kortslutningsbeskyttelse |
GENEREL KARAKTERISTIK
|
Parameter |
Værdi |
|
Skiftefrekvens |
100-200KHz |
|
lsolationsmodstand |
200 mioΩ |
lsolation Spænding
|
Parameter |
Værdi |
|
Input-Output |
>1500VDC |
|
Input-Sag |
>1050VDC |
|
Output-Sag |
>500VDC |
Miljøkarakteristika
|
Parameter |
Værdi |
|
|
Hustemperatur |
Industri |
-25 – +85℃ |
|
Militær l |
-40 – +85℃ |
|
|
Militær II |
-55 – +85℃ |
|
|
Opbevaringstemperatur |
Industri |
-45 – +105℃ |
|
Militær |
-55 – +105℃ |
|

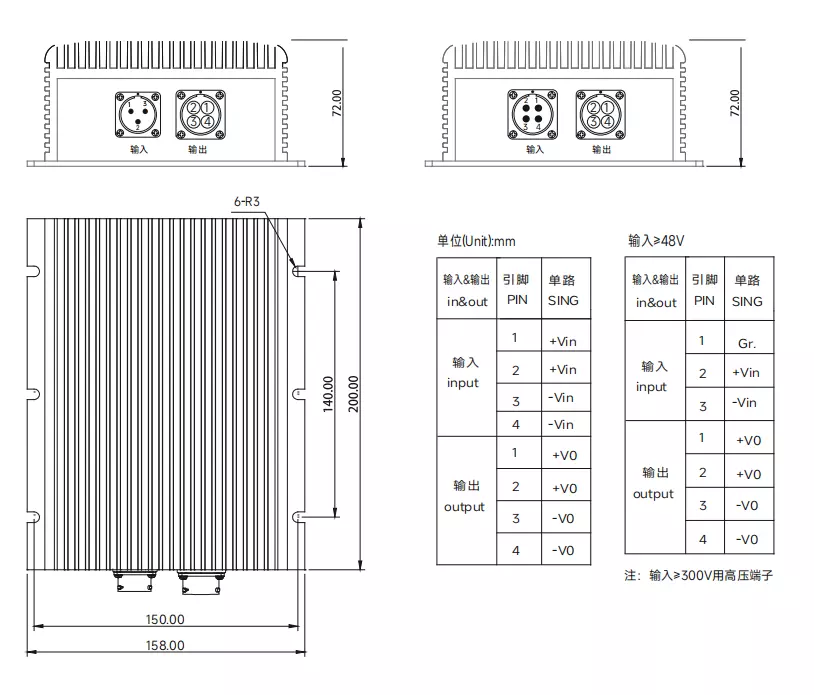

VI. MEKANISK TEGNING OG PINDEFINITION
