MDF 200-350W serie isoleret DC-DC-konvertere moduler
Produkter
Senestenyheder
Videobeskrivelse
jeg. MODELLISTE
Enkeltkanals output
|
Model |
Indgangsspænding (VDC) |
Indgangsspændingsområde (VDC) |
Oudgang Voltage(VDC) |
Output Current(A) |
Udgangseffekt（W） |
krusning og støj(mv) |
Efficiency (Typ) |
|
MDF350-24S24 |
24VDC |
18-36VDC |
24VDC |
14,58A |
350W |
200 |
89% |
|
MDF350-48S24 |
48VDC |
36-72VDC |
24VDC |
14,58A |
350W |
200 |
89% |
|
MDF300-110S12 |
110VDC |
66-154VDC |
12VDC |
25A |
300W |
120 |
88% |
|
MDF300-110S24 |
110VDC |
66-154VDC |
24VDC |
12,5A |
300W |
200 |
89% |
|
MDF300-600S24 |
600VDC |
400-800VDC |
24VDC |
12,5A |
300W |
200 |
89% |
Dual Channel Output
|
Model |
Indgangsspænding (VDC) |
Indgangsspændingsområde (VDC) |
Oudgang Voltage(VDC) |
Output Current(A) |
Udgangseffekt（W） |
krusning og støj(mv) |
Efficiency (Typ) |
|
MDF170-24D05&12 |
24VDC |
18-36VDC |
05&12VDC |
10A&10A |
170W |
80&120 |
84% |
|
MDF170-24D05&24 |
24VDC |
18-36VDC |
05&24VDC |
10A&5A |
170W |
120&200 |
84% |
|
MDF200-24D12&24 |
24VDC |
18-36VDC |
12&24VDC |
8A&4A |
200W |
120&200 |
85% |
Tre kanaler udgang
|
Model |
Indgangsspænding (VDC) |
Indgangsspændingsområde (VDC) |
Oudgang Voltage(VDC) |
Output Current(A) |
Udgangseffekt（W） |
krusning og støj(mv) |
Efficiency (Typ) |
|
MDF230-24T05&12&24 |
24VDC |
18-36VDC |
05&12&24VDC |
6&8&4 |
230W |
80&120&200 |
84% |
|
MDF230-48T05&12&24 |
48VDC |
36-72VDC |
05&12&24VDC |
6&8&4 |
230W |
80&120&200 |
84% |
Kun de typiske modeller er anført. Hvis du har brug for andre modeller, bedes du informere om strøm, input og output spænding, så er du velkommen til at ringe til os.
II. FUNKTIONER
|
1 |
Høj- og lavspændingsindgang er tilvalg |
|
2 |
2 gange indgangsspænding |
|
3 |
Nem installation |
|
4 |
Enkelt output og Multiple output for option |
|
5 |
Design til høj pålidelighed, lang levetid |
Tilstand: Alle specifikationer er testet under rumtemperaturen 25 ℃,normal indgangsspænding og rennegativnormal belastning
III. INDGANG CHKARAKTERISTISK
|
Nominel værdi(VDC) |
Spændingsområde(VDC) |
|
12 VDC |
9-18 VDC |
|
24 VDC |
18-36 VDC |
|
48 VDC |
36-72 VDC |
|
110 VDC |
66-154 VDC |
|
600VDC |
400-800 VDC |
IV. OUTPUT KARAKTERISTIK
|
Parameter |
Værdi |
|
Strøm |
200-350W |
|
Udgangsspænding |
5-48VDC |
|
Udgangsstrøm |
5-40A |
|
Linjeregulering |
±0,5% |
|
Belastningsregulering |
±0,5% |
|
Spændingssæt-punkt Nøjagtighed |
±2% |
|
Udgangsstrømbegrænsning |
120%(Typ) |
V. BESKYTTELSES KARAKTERISTIK
|
1 |
Indgang under spændingsbeskyttelse |
|
2 |
Output overspændingsbeskyttelse |
|
3 |
Overtemperaturbeskyttelse |
|
4 |
Output over strømbeskyttelse |
|
5 |
Udgang kortslutningsbeskyttelse |
GENEREL KARAKTERISTIK
|
Parameter |
Værdi |
|
Skiftefrekvens |
100-200KHz |
|
lsolationsmodstand |
200 mioΩ |
lsolation Spænding
|
Parameter |
Værdi |
|
Input-Output |
>1500 VDC |
|
Input-Sag |
>1050VDC |
|
Output-Sag |
>500VDC |
Miljøkarakteristika
|
Parameter |
Værdi |
|
|
Hustemperatur |
Industri |
-25 – +85℃ |
|
Militær l |
-40 – +85℃ |
|
|
Militær II |
-55 – +85℃ |
|
|
Opbevaringstemperatur |
Industri |
-45 – +105℃ |
|
Militær |
-55 – +105℃ |
|

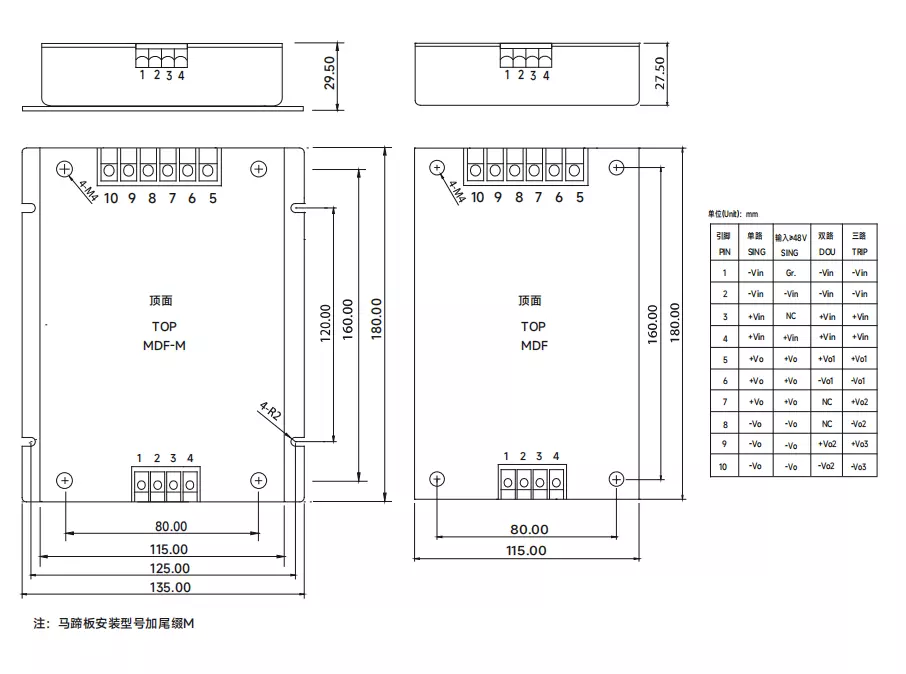

VI. MEKANISK TEGNING OG PINDEFINITION
