MDC100-200W serie isoleret DC-DC-konvertere moduler
Produkter
Senestenyheder
Videobeskrivelse
jeg. MODELLISTE
Enkeltkanals output
|
Model |
Indgangsspænding (VDC) |
Indgangsspændingsområde (VDC) |
Oudgang Voltage (VDC) |
Output Current (A) |
Udgangseffekt（W） |
krusning og støj (mv) |
Efficiency (Typ) |
|
MDC100-18S12 |
18VDC |
9-36VDC |
12VDC |
8,33A |
100W |
120 |
83% |
|
MDC100-18S24 |
18VDC |
9-36VDC |
24VDC |
4,16A |
100W |
200 |
84% |
|
MDC150-24S12 |
24VDC |
18-36VDC |
12VDC |
12,5A |
150W |
120 |
84% |
|
MDC150-24S24 |
24VDC |
18-36VDC |
24VDC |
6,25A |
150W |
200 |
86% |
|
MDC150-48S12 |
48VDC |
36-72VDC |
12VDC |
12,5A |
150W |
120 |
85% |
|
MDC200-48S24 |
48VDC |
36-72VDC |
24VDC |
6,25A |
200W |
200 |
86% |
|
MDC150-110S12 |
110VDC |
66-154VDC |
12VDC |
12,5A |
150W |
120 |
84% |
|
MDC200-110S24 |
110VDC |
66-154VDC |
24VDC |
8,33A |
200W |
200 |
86% |
|
MDC200-110S24 |
110VDC |
66-154VDC |
48VDC |
4,16A |
200W |
300 |
86% |
Dual Channel Output
|
Model |
Indgangsspænding (VDC) |
Indgangsspændingsområde (VDC) |
Oudgang Voltage (VDC) |
Output Current (A) |
Udgangseffekt（W） |
krusning og støj (mv) |
Efficiency (Typ) |
|
MDC150-24D05&12 |
24VDC |
18-36VDC |
05&12VDC |
10A&8,33A |
150W |
100&120 |
82% |
|
MDC150-24D12&24 |
24VDC |
18-36VDC |
12&24VDC |
4A&4,16A |
150W |
120&200 |
83% |
|
MDC150-24D05&24 |
24VDC |
18-36VDC |
05&24VDC |
10A&4.16 |
150W |
100&200 |
83% |
Kun de typiske modeller er anført. Hvis du har brug for andre modeller, bedes du informere om strøm, input og udgangsspænding, så er du velkommen til at ringe til os.
II. FUNKTIONER
|
1 |
Høj- og lavspændingsindgang er tilvalg |
|
2 |
Kan bruges til solcelleanlæg |
|
3 |
Design til høj pålidelighed, lang levetid |
|
4 |
Naturlig køling |
|
5 |
Hurtig dynamisk respons |
Tilstand: Alle specifikationer er testet under rumtemperaturen 25 ℃,normal indgangsspænding og rennegativnormal belastning
III. INDGANG CHKARAKTERISTISK
|
Nominel værdi(VDC) |
Spændingsområde(VDC) |
|
12 VDC |
9-18 VDC |
|
24 VDC |
18-36 VDC |
|
48 VDC |
36-72 VDC |
|
110 VDC |
66-154 VDC |
|
(4 gange input）18 VDC |
9-36 VDC |
IV. OUTPUT KARAKTERISTIK
|
Parameter |
Værdi |
|
Strøm |
100-200W |
|
Udgangsstrøm |
2-20A |
|
Udgangsspænding |
5-48VDC |
|
Linjeregulering |
±0,5% |
|
Belastningsregulering |
±0,5% |
|
Spændingssæt-punkt Nøjagtighed |
±2% |
|
Udgangsstrømbegrænsning |
120%(Typ) |
V. BESKYTTELSES KARAKTERISTIK
|
1 |
Indgang under spændingsbeskyttelse |
|
2 |
Input overspændingsbeskyttelse |
|
3 |
Overtemperaturbeskyttelse |
|
4 |
Output over strømbeskyttelse |
|
5 |
Udgang kortslutningsbeskyttelse |
GENEREL KARAKTERISTIK
|
Parameter |
Værdi |
|
Skiftefrekvens |
100-200KHz |
|
lsolationsmodstand |
200 mioΩ |
lsolation Spænding
|
Parameter |
Værdi |
|
Input-Output |
>1500VDC |
|
Input-Sag |
>1050VDC |
|
Output-Sag |
>500VDC |
Miljøkarakteristika
|
Parameter |
Værdi |
|
|
Hustemperatur |
Industri |
-25 – +85℃ |
|
Militær l |
-40 – +85℃ |
|
|
Militær II |
-55 – +85℃ |
|
|
Opbevaringstemperatur |
Industri |
-45 – +105℃ |
|
Militær |
-55 – +105℃ |
|

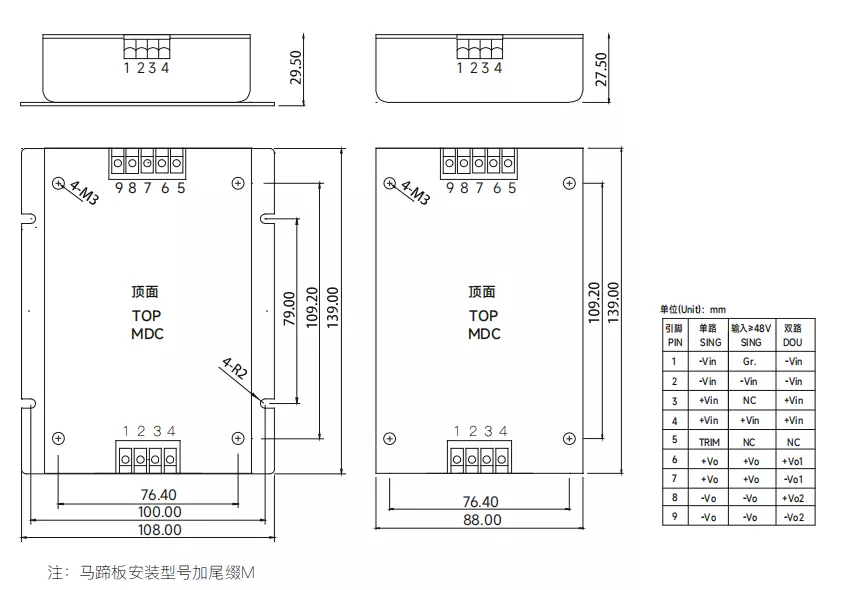

VI. MEKANISK TEGNING OG PINDEFINITION
